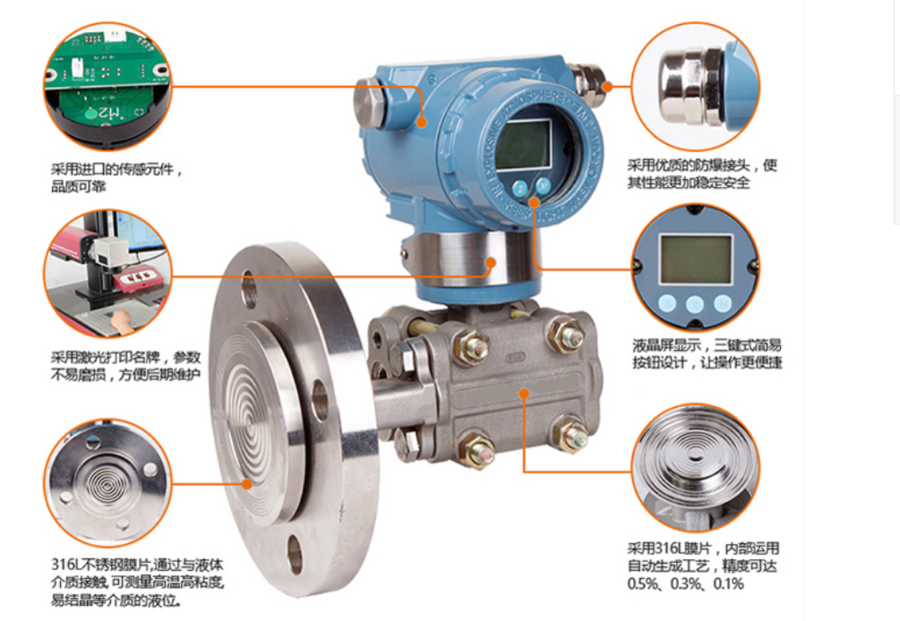

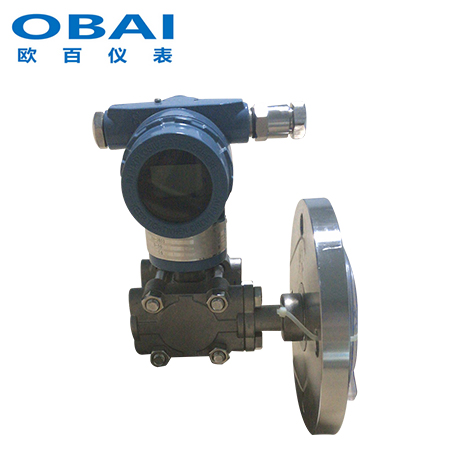

单法兰液位变送器
OB-3051LG1法兰式液位变送器可对各种容器、储罐内的液体的液位进行精确的测量,法兰式液位变送器有单法兰液位变送器和双法兰液位变送器两种。单法兰液位变送器是用于测量容器、储罐内无外部工作压力的液体的液位，双法兰液位变送器测量容器、储罐内有系统工作压力的液体的液位。
法兰式液位变送器被广泛应用于石油、化工、冶金、钢铁、环保水处理等行业对密闭或者敞口容器或者储罐内的液体的液位测量。
输出信号：4～20MA.DC 二线制（模拟）
二线制 4～20mA 直流信号上叠加数字信号，由用户选择线性或开方输出。（智能）
供电电源：12～45V.DC(详见负载特性图)
负载特性：≤500Ω
量 程 比：10：1 或 100 比 1
电源影响：<0.005%输出量程/V
负载影响：电源稳定时，无负载影响。
测量精度：调校量程的?.1%，?.2（标配精度为?.2%，若选择其他精度请在订货选型时注明。）
阻 尼：通常可在 0.1～16 秒之间可调，当灌充惰性液或带远传装置时，时间常数会增大。
启动时间：<2 秒，不需预热
工作环境：环境温度 -29～93℃（模拟放大器）
-29～75℃（数字/智能放大器）
-29～65℃（带显示表头）
环境湿度 0～95%
防护特性：防护能力 IP65
防爆类型：隔爆型 Exd II BT4-6
本安型 Exia II CT5
静压影响：DP 类零位误差：对于 14MPa,
单法兰液位变送器选型标准
3051LG1法兰式液位变送器的安装法兰标准按ADSI，法兰有3〞、4〞规格，法兰等级为150LB(2.5MPa)、300LB。如用户采用GB9116-88S标准，则DN=80、100、PN=2MPa请注明。
●测量范围
差压：0-6.2-690KPa
静压：2.5MPa
●选型表
3051LG1 | 法兰式液位变送器(最大工作压力2.5MPa) |
| 4 | 0-4～40KPa |
5 | 0-40～250KPa |
6 | 0-0.16～1.0MPa |
| 代码 | 输出 |
E | 非智能型（4-20mA输出） |
S | 智能式（HART协议） |
| 代码 | 公称直径尺寸(mm) | 插入筒长度(mm) | 高压侧隔膜片材料 |
A0 | 80 | 平 | 316LSST |
A2 | 80 | 50 | 316LSST |
A4 | 80 | 100 | 316LSST |
A6 | 80 | 150 | 316LSST |
B0 | 100 | 平 | 316LSST |
B2 | 100 | 50 | 316LSST |
B4 | 100 | 100 | 316LSST |
B6 | 100 | 150 | 316LSST |
C0 | 80 | 平 | 哈氏C-276 |
C2 | 80 | 50 | 哈氏C-276 |
C4 | 80 | 100 | 哈氏C-276 |
C6 | 80 | 150 | 哈氏C-276 |
D0 | 100 | 平 | 哈氏C-276 |
D2 | 100 | 50 | 哈氏C-276 |
D4 | 100 | 100 | 哈氏C-276 |
D6 | 100 | 150 | 哈氏C-276 |
E0 | 80 | 平 | 钽 |
F0 | 100 | 平 | 钽 |
| 代码 | 安装法兰 |
|
A | 3〞150lb | 碳钢镀锌 |
B | 4〞150lb |
C | 3〞300lb |
D | ?4〞300lb |
| 代码 | 结 构 材 料 |
法兰和接头 | 排气/排液阀 | 隔离膜片 | 灌充液体 |
22 | 316不锈钢 | 316不锈钢 | 316不锈钢 | 硅油 |
23 | 316不锈钢 | 316不锈钢 | 哈氏合金C |
24 | 316不锈钢 | 316不锈钢 | 蒙乃尔 |
25 | 316不锈钢 | 316不锈钢 | 钽 |
33 | 哈氏合金C | 哈氏合金C | 哈氏合金C |
35 | 哈氏合金C | 哈氏合金C | 钽 |
| 代码 | 选项 |
M1 | 0-100%线性指示表 |
M2 | LED数字显示表 |
M3 | LCD显示表 |
C0 | 1/2-14NPT锥管内螺纹接头 |
C1 | 1/2-14NPT引压接头后部焊接引压管Ф14 |
C2 | 丁字形螺纹接头M20×1.5 |
d | 隔爆型dⅡBT4 |
i | 本安型iaⅡCT6 |
